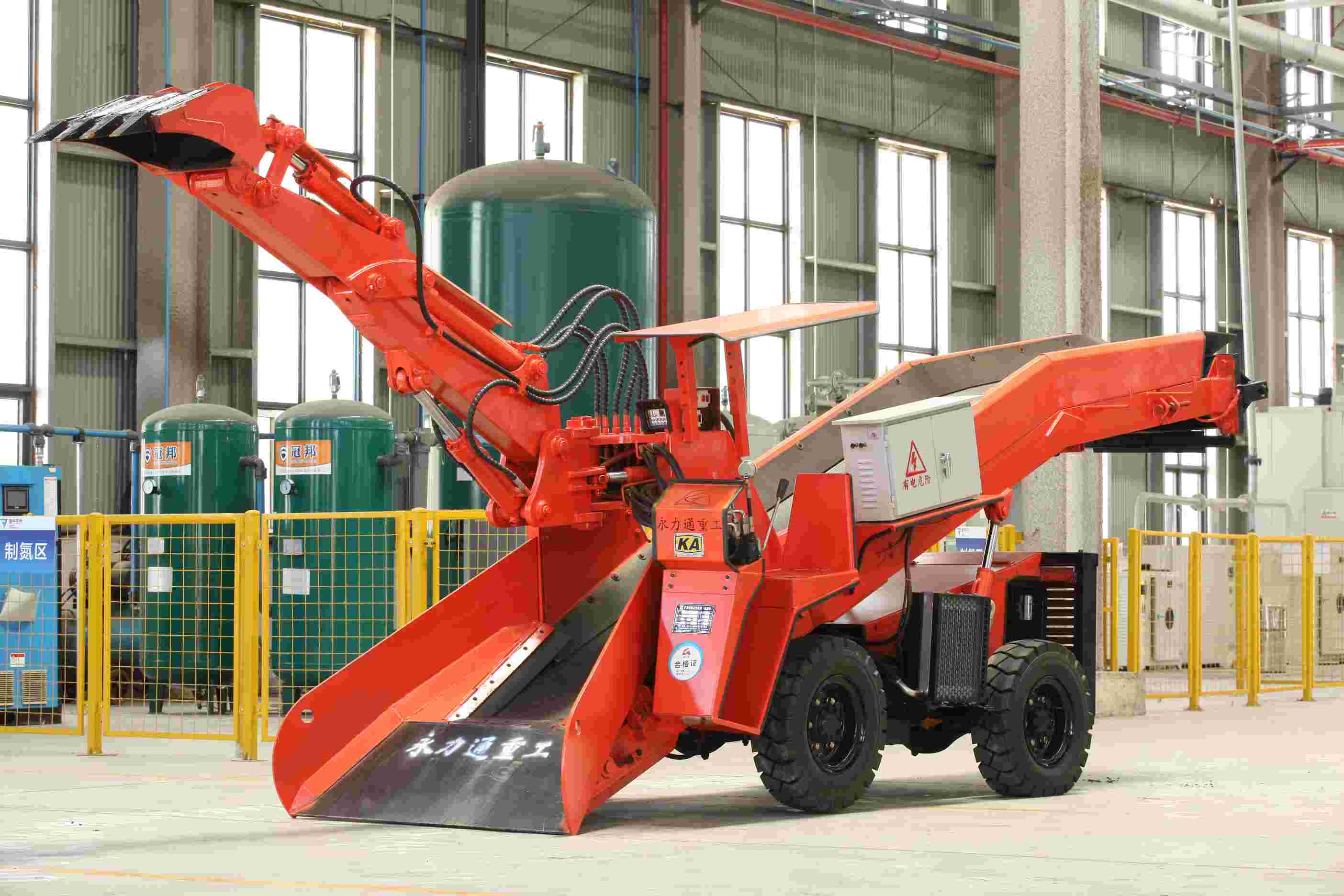

撬毛臺車在礦山等作業場景中發揮著重要作用，其電路系統的穩定運行至關重要。當出現故障時，準確排查是恢復正常工作的關鍵。以下為您呈現撬毛臺車電路系統常見故障排查圖解。

對于電源故障。若撬毛臺車無法啟動，可能是電瓶電量不足。此時，用萬用表測量電瓶電壓，正常應為 24V 左右（以常見的 24V 供電系統為例）。若電壓過低，檢查電瓶連接線是否松動、氧化，如有，需清潔并緊固。若電瓶使用年限過長，可能是內部極板硫化等問題導致容量下降，需考慮更換電瓶。

接著是啟動電路故障。啟動電機不轉，先檢查啟動按鈕是否損壞，可短接啟動按鈕兩端，看啟動電機是否動作。若動作，說明按鈕故障，更換即可。若不動作，再查看啟動繼電器。用萬用表歐姆檔測量繼電器線圈電阻，正常應有一定阻值（不同型號繼電器阻值不同）。若電阻無窮大，表明線圈斷路，更換繼電器。檢查繼電器的控制電路，包括保險絲是否熔斷。若保險絲熔斷，不能盲目更換，需查找電路中是否存在短路故障，如線路破損搭鐵等，排除短路后再更換保險絲。

照明電路故障也較為常見。若大燈不亮，先檢查燈泡是否損壞，可將燈泡拆下，用萬用表歐姆檔測量燈絲電阻，若電阻為無窮大，則燈泡損壞，更換燈泡。然后檢查大燈開關，用萬用表電壓檔測量開關接通時兩端電壓，若有電壓輸入但無輸出到燈泡，說明開關故障，更換開關。還需查看線路連接是否良好，有無斷路或短路情況。對于轉向燈故障，閃爍頻率異常或不亮。閃爍頻率異常可能是轉向燈繼電器故障或燈泡功率不匹配。檢查繼電器，如上述方法測量其電阻等參數。若燈泡功率不匹配，更換合適功率的燈泡。不亮?xí)r，按大燈不亮的排查方法依次檢查燈泡、開關及線路。

再看控制電路故障。例如操作手柄控制失靈，檢查手柄內部的微動開關。用萬用表歐姆檔測量微動開關在操作手柄動作時的通斷情況，若不通，更換微動開關。查看控制電路中的線路連接是否松動、斷路或短路。對于電磁閥控制的動作異常，如某個執行機構無法正常動作，檢查電磁閥線圈電阻，正常情況下有一定阻值。若電阻異常，更換電磁閥。還要檢查電磁閥的控制線路及供電是否正常。

還有傳感器故障。油溫傳感器、水溫傳感器等若出現故障，可能導致儀表顯示異常或控制系統誤動作。用萬用表測量傳感器的阻值，不同溫度下阻值應符合其特性曲線。若阻值偏差過大，更換傳感器。然后檢查傳感器與控制單元之間的線路連接是否良好。

接地故障也不容忽視。電路中若存在接地不良，可能導致漏電、信號干擾等問題。檢查各電氣設備的接地線路是否牢固連接到車身金屬部位，用萬用表測量接地電阻，正常應接近零歐姆。若電阻過大，查找接地線路中的斷點或接觸不良處并修復。

通過以上詳細的撬毛臺車電路系統常見故障排查圖解及方法，維修人員能夠快速、準確地找出故障點，及時進行修復，保障撬毛臺車的正常運行，提高礦山等作業的效率與安全性。在實際排查過程中，維修人員需嚴格按照操作規程進行，確保自身安全的有效解決電路系統故障問題。
